近10年左右台灣的公共重大工程除了耳熟能詳的第二高速公路及高速鐵路..
我要來介紹世界屬一屬二的公路隧道-"雪山隧道"(舊名:坪林隧道)

A.位置:國道五號(北宜高速公路)->台北縣坪林到宜蘭縣頭城

B.總長:12.9公里

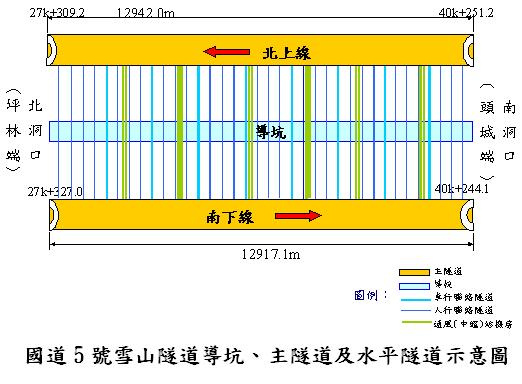

C.隧道總計:58座(構成世界雙孔公路隧道中規模最大隧道群,總長約43.8公里)
(1)主隧道:2個 (東行線:12917m / 西行線:12942m)
(2)導坑隧道:1個(導坑:12941m)
(3)人行聯絡道:28個
(4)車行連絡道:8個
(5)通風站:3個
(6)中繼通風站:3個
(7)橫向通風隧道:12個(作用:連結兩個主隧道)
(8)1號豎井頂部之橫向排氣隧道
(9)豎井:6個




D.施工工期:15年(1991年7月~2006年6月)
(1)導坑:1991年7月~2003年9月
(2)主坑:1993年7月~2004年9月

E.施工單位:榮民工程公司北宜施工處

F.通車日期:2006/06/16

G.使用工法:TBM(全斷面隧道鑽掘工法)及鑽炸法

(1)TBM(全斷面隧道鑽掘工法):
以切削轉盤(Cuffehead)進行連續之旋轉切削前方地層,搭配出渣系統,立即將開挖渣料後送運出隧道,
於機身後側裝設有環片組裝機等設備可於開挖後立即架設環片,鋼護帶(Stnp)岩釘等支撐設施。
可連續進行隧道之開挖與支撐作業,運用於長隧道施工尤見效果
造價:31億新台幣

(2)鑽炸法:
利用強大的炸藥把堅硬的岩石炸開之後.工程人員利用施工機具將炸裂的岩石或土塊運送到隧道外面
但是危險性很高!!

H.特殊性:
雪山隧道沿線地質複雜多變,斷層及剪裂帶甚多,且不斷有大量突發性湧水

G.紀錄:
亞洲最長的公路隧道.世界第五長的公路隧道.列入大英百科全書

TBM全斷面隧道鑽掘機--->>龐然大物
相關網站:
(1)TBM(全斷面隧道鑽掘工法):http://www.iosh.gov.tw/data/f17/sdsp046t0141.htm
(2)交通部台灣區國道新建工程局:http://gip.taneeb.gov.tw/mp.asp
(3)交通部台灣區國道高速公路局:http://www.freeway.gov.tw/index.asp
(4)新奧工法:http://www.iosh.gov.tw/data/f17/sdsp045t0140.pdf
(5)Google Map(全世界的地圖):http://maps.google.com/maps

(未完待續....)
